Einleitung

Der 3D-Druck hat sich in den vergangenen Jahren von einer innovativen Prototyping-Technologie zu einem festen Bestandteil moderner Entwicklungs- und Fertigungsprozesse entwickelt. Ob in der Industrie, im Handwerk, im Bildungsbereich oder bei privaten Anwendern – die additive Fertigung ermöglicht die schnelle und kostengünstige Herstellung individueller Bauteile. Die Grundlage für jedes erfolgreiche 3D-Druckprojekt bildet dabei die Planung und Konstruktion mithilfe von CAD-Software (Computer Aided Design).

Die Kombination aus CAD-Konstruktion und 3D-Druck eröffnet völlig neue Möglichkeiten bei der Entwicklung von Produkten, Prototypen und Ersatzteilen. Von der ersten Idee bis zum fertigen Bauteil erfolgt der gesamte Prozess digital und kann flexibel an neue Anforderungen angepasst werden.

Die Bedeutung von CAD in der additiven Fertigung

CAD-Programme ermöglichen die Erstellung präziser dreidimensionaler Modelle am Computer. Dabei können Bauteile mit exakten Maßen konstruiert, analysiert und optimiert werden, bevor sie tatsächlich produziert werden.

Der große Vorteil liegt darin, dass Fehler bereits in der Planungsphase erkannt und korrigiert werden können. Änderungen an Geometrien, Bohrungen oder Passungen lassen sich innerhalb weniger Minuten umsetzen, ohne dass Material verschwendet wird.

Typische Aufgaben der CAD-Konstruktion sind:

Erstellung von 3D-Modellen

Entwicklung von Prototypen

Konstruktion technischer Bauteile

Simulation von Belastungen und Bewegungen

Erstellung von Baugruppen

Vorbereitung von Druckdaten für den 3D-Druck

Der Entwicklungsprozess von der Idee zum Druck

1. Planung und Konzeptentwicklung

Jedes Projekt beginnt mit einer Idee oder einer konkreten Anforderung. In dieser Phase werden Funktion, Abmessungen, Belastungen und Materialeigenschaften definiert. Eine sorgfältige Planung bildet die Grundlage für eine erfolgreiche Konstruktion.

2. Konstruktion im CAD-System

Anschließend wird das Bauteil in einem CAD-Programm modelliert. Moderne CAD-Systeme bieten zahlreiche Werkzeuge zur Erstellung komplexer Geometrien und ermöglichen eine präzise Umsetzung der Anforderungen.

Besonders wichtig für den späteren 3D-Druck sind:

ausreichende Wandstärken

geeignete Toleranzen

stabile Verbindungen

druckgerechte Geometrien

minimierte Überhänge

3. Export der Druckdatei

Nach Abschluss der Konstruktion wird das Modell meist im STL- oder 3MF-Format exportiert. Diese Dateiformate enthalten die geometrischen Informationen des Bauteils und dienen als Grundlage für die weitere Verarbeitung.

4. Slicing und Druckvorbereitung

Die exportierte Datei wird anschließend in einer Slicer-Software verarbeitet. Dort werden Druckparameter wie Schichthöhe, Fülldichte, Druckgeschwindigkeit und Stützstrukturen festgelegt.

Aus dem digitalen Modell entsteht dabei ein sogenannter G-Code, der die Bewegungen des 3D-Druckers steuert.

5. Fertigung mittels 3D-Druck

Der Drucker erstellt das Bauteil Schicht für Schicht. Je nach Technologie und Material können dabei Kunststoffe, Harze oder sogar Metalle verarbeitet werden.

Nach dem Druck erfolgt gegebenenfalls eine Nachbearbeitung durch Schleifen, Lackieren oder Montage weiterer Komponenten.

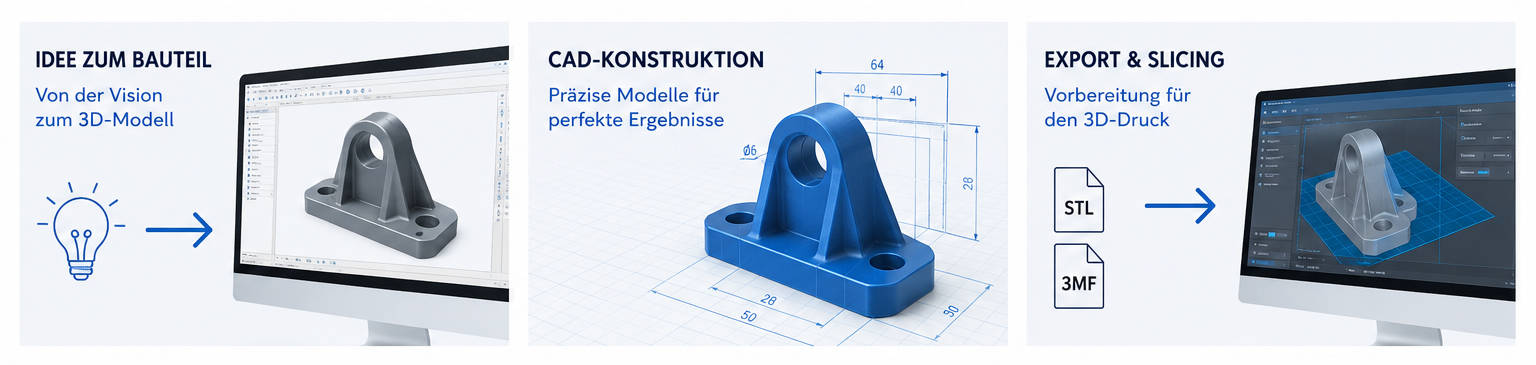

3D-Druck und CAD Konstruktion

Vorteile der Kombination von CAD und 3D-Druck

Die Verbindung von digitaler Konstruktion und additiver Fertigung bietet zahlreiche Vorteile:

• Hohe Flexibilität – Konstruktionsänderungen können jederzeit vorgenommen und unmittelbar getestet werden.
• Schnelle Prototypenentwicklung – Neue Produkte lassen sich innerhalb weniger Stunden oder Tage entwickeln und herstellen.
• Kostenersparnis – Werkzeuge oder Formen werden häufig nicht benötigt, wodurch Entwicklungs- und Produktionskosten sinken.
• Individuelle Fertigung – Einzelstücke und kundenspezifische Lösungen können wirtschaftlich produziert werden.
• Komplexe Geometrien – Formen, die mit klassischen Fertigungsverfahren nur schwer oder gar nicht herstellbar sind, können problemlos umgesetzt werden.

Anwendungsbereiche

Die Kombination aus CAD-Konstruktion und 3D-Druck findet heute in vielen Branchen Anwendung:

• Maschinenbau
• Automobilindustrie
• Luft- und Raumfahrt
• Medizintechnik
• Architektur
• Produktdesign
• Bildungseinrichtungen
• Modellbau

Besonders im Prototypenbau ermöglicht die Technologie eine erhebliche Verkürzung der Entwicklungszeiten und unterstützt Unternehmen bei der schnellen Umsetzung neuer Ideen.

Zukunftsperspektiven

Die Entwicklung von CAD-Software und 3D-Drucktechnologien schreitet kontinuierlich voran. Moderne Programme integrieren zunehmend künstliche Intelligenz, Simulationen und automatisierte Optimierungsverfahren. Gleichzeitig werden Drucker leistungsfähiger, präziser und vielseitiger.

In Zukunft wird die digitale Produktentwicklung noch stärker mit der additiven Fertigung verschmelzen. Dadurch entstehen effizientere Entwicklungsprozesse, nachhaltigere Produktionsmethoden und neue Möglichkeiten für individuelle Produktlösungen.
